产品介绍

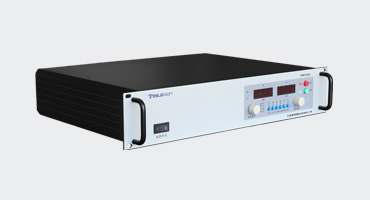

       泰思曼TRC2025系列是高性能19’标准机架式高压电源,可以输出正负电压,输出的电压电流均连续可调。输出高压可实现线性平稳上升。TRC2025系列电源还可外接电位器实现输出电压和电流的远程控制,并且具有外接电压和电流显示、高压输出端过压和短路保护、安全互锁等功能。

●   输出电压1kV-225kV

●   输出功率600W,1000W,2000W

●   过压、过流和输出短路保护

●   电压和电流调节功能

●   可遥控调节电压、电流

●   安全的互锁功能

●   可根据用户要求定制





典型应用

高能粒子注入;离子束电源;电子束电源;加速器电源;Hi-POT测试;高压电容充电;科学研究等。

规格说明

输入:AC220±10%,50HZ。

输出:电压10kV、20kV、30kV、50kV、60kV、100kV、200KV、225KV等多种最高电压输出可选,0V到最高电压可调。功率可输出600W、1000W、1200W、2000W等多种。

电压控制:

电源内部:电源自带的多圈电位器可将输出电压设置在0V到最高电压之间。

外部遥控:外部0到10V控制信号可将输出从0V调到最高输出电压。

电流控制:

电源内部:电源自带的多圈电位器可将电流设置在0A到最高电流。

外部遥控:外部0到10V控制信号可将电流设置在0A到最高电流。

电压调整率:

相对负载:0.01%(空载到额定负载)。

相对输入:±0.01% (输入电压变化为±10%)。

电流调整率:

相对负载:0.01%(空载到额定负载)。

相对输入:±0.01% (输入电压变化±10%)。

纹波电压:输出额定电压的条件下,纹波电压的峰值为最高输出电压的0.1%。

环境温度:

工作时:0到+50℃。

储存时:-20℃到+80℃。

温度系数:每摄氏度0.01%。

稳定度:开机半小时后每8小时小于0.05%。

电压电流指示:0到+10V,额定输出条件下精度为1%。

外形尺寸:宽482.6mm,高132mm,深380/553mm。

连接器:

高压输出连接器:凹进的塑料绝缘导管和探入的高压电缆通过直径为16mm/28mm金属连接器连接。标准高压电缆总长为1米。

输入输出连接器:25针接线端子,包含控制和显示信号。

输出电压和电流远程控制:可外接电位器利用电源内部10V参考电压对输出电压和电流进行远程控制。

远程电压电流指示:25针接线端子包含了0到10V的电压和电流指示信号,可外接各种数字或指针表。
