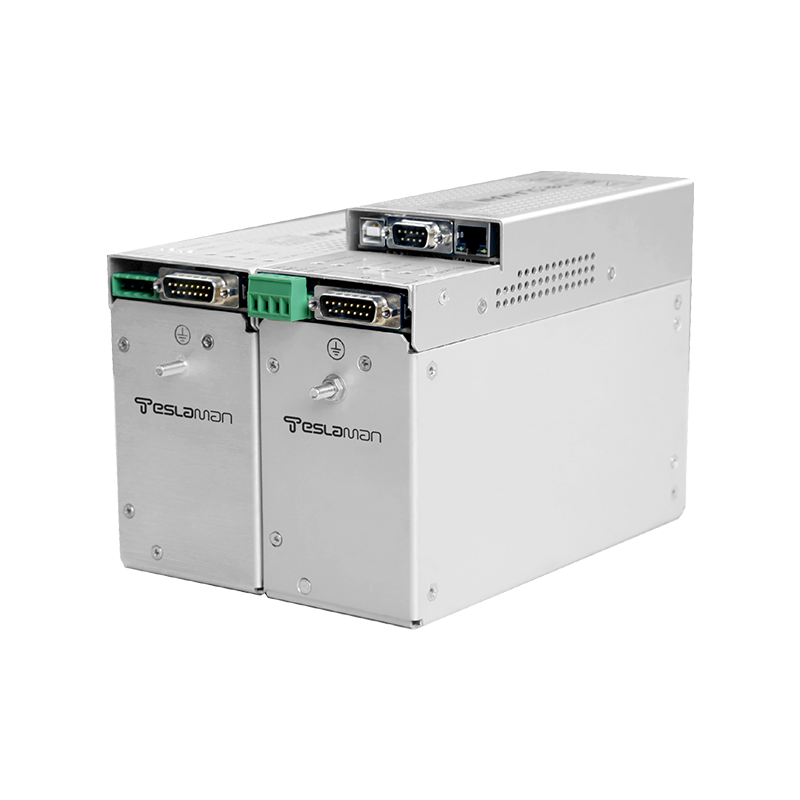

X光机高压电源的图像质量优化

1. 高压电源与图像质量的关联
X 光机的图像质量取决于 X 射线的强度稳定性、能量一致性和辐射均匀性，而这些特性均由高压电源（提供管电压和管电流）直接决定。管电压波动会导致 X 射线穿透能力变化，出现图像灰度不均（如医用 X 光机中，电压波动 1% 会导致图像灰度偏差 5%-8%）；管电流波动会影响 X 射线剂量，导致图像清晰度下降（电流波动 0.5% 会使图像信噪比降低 10%）；电源输出纹波会引入 X 射线强度噪声，产生图像噪点。因此，优化高压电源性能是提升 X 光机图像质量的核心路径。
2. 图像质量优化的技术措施
（1）高精度稳压技术
采用 “多级反馈稳压 + 线性稳压补偿” 的复合稳压方案：前级通过开关稳压拓扑（如 LLC 谐振拓扑）实现高压输出，降低开关损耗；后级采用线性稳压电路，对输出电压进行精细调整，降低纹波。同时，引入高压分压采样电路（精度≤0.01%），实时监测管电压，通过 PID 闭环控制调整稳压电路参数，将管电压波动控制在 ±0.1% 以内。在医用诊断 X 光机中，该方案可使管电压纹波从传统的 1.5% 降至 0.2%，图像灰度不均问题减少 80%。
（2）恒流控制优化
采用 “高精度电流采样 + 快速反馈调整” 的恒流策略：通过分流器（电流采样精度≤0.005%）或霍尔电流传感器实时采集管电流，将采样信号传输至高速控制芯片（响应时间≤1μs），芯片根据设定电流值与实际值的偏差，调整电源的输出电流。针对 X 光机曝光过程中的动态负载变化（如管电流从 100mA 突增至 500mA），采用预测控制算法，提前调整电源的驱动信号，避免电流波动。在工业 CTX 光机中，该策略可使管电流波动从 ±0.8% 降至 ±0.1%，图像清晰度提升 30%。
（3）快速响应设计
优化电源拓扑结构，减少寄生参数（如线路电感、电容）：采用短路径布线设计，缩短高压输出线路长度，降低分布电感；使用高压陶瓷电容替代传统的电解电容，减少寄生电阻。同时，采用快速响应的开关器件（如 SiC MOSFET），提升电源对负载变化的响应速度。在动态 X 光机（如心血管造影 X 光机）中，电源的动态响应时间从传统的 10μs 缩短至 2μs，可实时跟踪心脏跳动过程中的 X 射线剂量需求，避免图像模糊。
（4）抗干扰设计
电源内部采用 “EMC 滤波 + 屏蔽隔离” 的抗干扰方案：输入侧加入共模电感、差模电容，抑制电网干扰；高压输出侧采用金属屏蔽罩，防止高压电场对外界电路的干扰；控制电路与高压电路之间采用光耦隔离，避免高压噪声窜入控制端。同时，在 X 光机系统中，电源与成像系统之间采用双绞线传输控制信号，减少信号干扰。通过抗干扰设计，可使电源输出的电磁干扰（EMI）降低 40%，图像噪点减少 60%，显著提升图像信噪比。
3. 应用案例与未来发展
优化后的 X 光机高压电源已应用于医用 DR（数字 X 光摄影）设备（图像分辨率达 300dpi，较传统设备提升 50%）、工业 CT 检测设备（可清晰识别 0.1mm 的微小缺陷）等领域。未来，随着 AI 技术的融入，高压电源将实现与成像系统的协同优化：通过 AI 算法分析图像质量反馈，自动调整管电压、管电流参数，实现 “图像质量 - 电源参数” 的自适应匹配；同时，结合数字孪生技术，模拟不同电源参数下的成像效果，提前优化电源设置，进一步提升 X 光机的成像精度和稳定性。
