磁控溅射高压电源调控分析

磁控溅射技术作为一种高效、稳定的薄膜沉积方法，广泛应用于半导体制造、光学镀膜、显示面板、光伏材料以及装饰涂层等领域。其核心原理是通过高电压电场激发气体分子形成等离子体，使带电粒子轰击靶材表面并释放出原子或分子，从而在基材上沉积形成薄膜。在这一过程中，高压电源作为磁控溅射设备的关键组件，其性能和调控能力直接影响到薄膜的质量、均匀性和附着力。本文将从磁控溅射的工作原理、高压电源的调控策略以及优化方向等方面进行深入探讨。

一、磁控溅射工作原理与高压电源的作用

磁控溅射的基本原理是利用高电压电场在真空腔体内激发惰性气体（如氩气）形成等离子体。等离子体中的正离子在电场作用下加速撞击靶材表面，通过动能传递将靶材原子或分子溅射出来，并沉积到基材表面形成薄膜。高压电源的主要作用包括以下几个方面：

1. 提供稳定的直流或脉冲电压
   高压电源为磁控溅射系统提供所需的电场强度，通常在数百伏至数千伏范围内。稳定的电压输出能够确保等离子体密度和能量分布的一致性，从而提高薄膜的均匀性和附着力。

2. 控制溅射速率与薄膜特性
   溅射速率与靶材表面的离子轰击能量密切相关，而离子能量则由高压电源的输出电压决定。此外，通过调节电压波形（如直流、脉冲或射频），可以改变等离子体的行为，进而影响薄膜的化学成分、晶体结构和应力特性。

3. 适应不同工艺需求
   不同应用对薄膜的要求各异，例如光学镀膜需要高致密性和低缺陷率，而半导体制造则要求高纯度和精确厚度控制。高压电源需要具备灵活的调控能力，以满足多样化的工艺需求。

二、磁控溅射高压电源的关键调控参数

为了实现高质量的薄膜沉积，磁控溅射高压电源需要对以下关键参数进行精确调控：

1. 输出电压与电流稳定性
   输出电压的波动会直接影响等离子体的能量分布和靶材溅射效率，进而导致薄膜厚度不均或质量下降。因此，高压电源必须具备极高的输出稳定性（通常优于0.1%），并在长时间运行中保持一致性能。

2. 纹波与噪声抑制
   高压电源的输出纹波和噪声会干扰等离子体的稳定性，可能导致溅射过程中的非均匀放电现象，影响薄膜质量。特别是在精密镀膜工艺中，这种干扰尤为显著。因此，高压电源的设计需采用高效的滤波技术和屏蔽措施，以最大限度降低纹波和噪声。

3. 动态响应能力
   在某些动态工艺条件下（如多层膜沉积或多模式切换），高压电源需要能够在毫秒级别内完成电压调整，以适应不同的工艺需求。这要求电源具有良好的瞬态响应特性和灵活的可编程控制功能。

4. 频率与波形调节
   对于射频磁控溅射或脉冲磁控溅射，高压电源需要支持多种频率范围（如数十kHz至数MHz）和波形模式（如方波、正弦波或调制波）。通过调节频率和波形，可以优化等离子体行为，减少靶材损伤并提高薄膜质量。

5. 负载适应性与保护机制
   磁控溅射系统的负载特性可能因靶材材质、腔体设计和工艺条件而变化。高压电源需要具备良好的负载适应性，同时集成过压保护、短路保护和过热保护等功能，以确保设备的安全性和可靠性。

三、磁控溅射高压电源的调控策略

为了进一步提升磁控溅射高压电源的性能，可以从以下几个方面入手：

1. 优化电路拓扑结构
   传统的线性高压电源虽然稳定性较好，但效率较低且体积庞大。近年来，基于开关电源技术的高压电源逐渐成为主流。通过引入软开关技术（如零电压开关ZVS和零电流开关ZCS），可以显著提高转换效率，同时减少电磁干扰（EMI）问题。此外，多级升压拓扑能够分阶段提升电压，降低单级电路的压力，从而提高整体系统的可靠性和安全性。

2. 引入宽禁带半导体器件
   宽禁带半导体材料（如碳化硅SiC和氮化镓GaN）因其优异的耐高温、高频特性和低导通电阻，成为提升高压电源性能的理想选择。与传统硅基器件相比，宽禁带器件能够在更高频率下工作，同时显著降低开关损耗和导通损耗，从而提高效率并减小体积。

3. 智能化控制技术的应用
   基于人工智能（AI）和数字信号处理（DSP）的智能控制算法，能够实时监测系统状态并动态调整输出参数，从而实现最优工艺控制。例如，通过负载自适应调节技术，可以根据靶材材质、腔体压力和工艺条件自动优化电压、频率和波形，从而提升薄膜质量。

4. 改进散热管理
   高压电源在运行过程中会产生一定的热量，如果散热不良，可能导致器件温度升高，进而增加损耗并影响稳定性。因此，高效的散热设计（如液冷、风冷或热管技术）对于维持高效率和长寿命至关重要。

5. 提升抗干扰能力
   在磁控溅射过程中，等离子体放电可能产生较强的电磁干扰，影响高压电源的正常运行。通过优化屏蔽设计、采用差分信号传输以及增强滤波网络，可以有效提升电源的抗干扰能力，确保工艺稳定性。

四、实际应用中的挑战

尽管磁控溅射高压电源的调控技术已经取得了显著进步，但在实际应用中仍面临一些挑战：

1. 复杂工艺条件下的适应性
   不同薄膜工艺对高压电源的需求差异较大，例如光学镀膜需要高稳定性的直流电源，而半导体制造则可能需要高频或脉冲电源。如何设计适应性强的高压电源是未来研究的重点。

2. 小型化与高效率的平衡
   随着设备向小型化方向发展，如何在有限空间内实现高效散热和高功率密度，成为设计中的难点。

3. 极端环境下的稳定性
   在真空、高温或强辐射环境中，高压电源的性能可能受到影响。因此，如何在极端条件下保持高质量的输出是一个重要课题。

五、总结

磁控溅射高压电源的调控能力是决定薄膜沉积质量和工艺效率的核心因素之一。通过优化电路拓扑结构、引入宽禁带半导体器件、应用智能化控制技术以及强化散热管理，可以显著提升高压电源的性能，满足高端磁控溅射工艺的需求。然而，在实际应用中，仍需克服复杂工艺条件和极端环境下的挑战。

随着电力电子技术的不断发展，磁控溅射高压电源将在更多高端领域发挥重要作用，为科学研究和工业生产提供更加高效、可靠的解决方案。

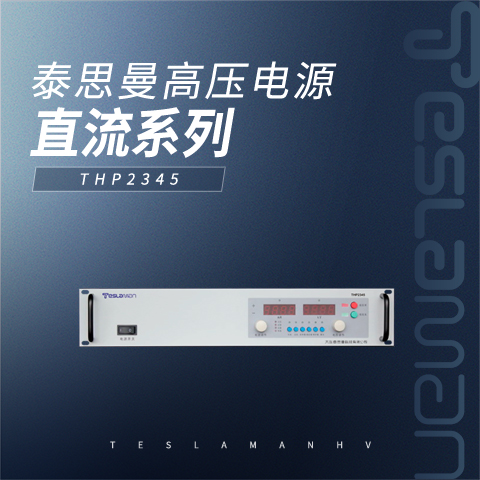

泰思曼 THP2345 系列高功率高压电源，具有优于峰峰值 0.1%的低纹波。内部采用空气绝缘方式，具备快速响应单元，具有精准的调节和极低的电弧放电电流。在诸如离子源等负阻性负载应用场合下，可高效可靠运行。

典型应用：耐压测试；老化测试；刻蚀；镀膜；半导体应用；离子源；加速器
